PerfectStorm ONE™ GE/10GE/40GE设备
企业级应用与安全测试——随时随地
基于TB级PerfectStorm平台构建的PerfectStorm ONE™设备为企业、服务提供商和技术厂商提供了一种革命性的解决方案，用来生成全状态应用程序和恶意流量，仿真数百万个真实的终端用户环境，以便测试和验证基础架构、一台设备或者整个系统。
PerfectStorm ONE以独特的方式将便携性、性能和成本效益融为一体，这使得任何企业机构都能利用确切的应用程序、攻击和负载行为随时随地进行企业级性能与安全性测试，从而优化并改进任何IT基础架构。
PerfectStorm ONE推动网络和安全性的概念验证（POC）和评估——所有这一切都在一个紧凑的设备中完成。这种一体式概念验证让企业和服务提供商能够选择最优的设备并优化数据中心，同时为设备厂商提供一个充分展示产品在真实流量负载下的性能、弹性和吞吐量的平台。

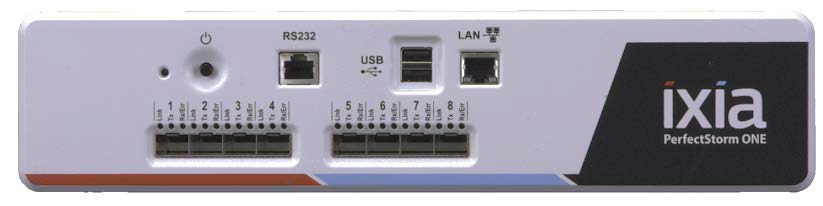

图1：PerfectStorm ONE 10GE（PS10GE8）和PerfectStorm ONE Fusion 10GE（PS10GE8NG）设备
动态、不断演进的应用程序的普及，再加上先进恶意攻击的增长，导致缺乏对IT基础架构性能和安全性的控制和洞察——这是很危险的。
通过把IxLoad和BreakingPoint软件无缝整合到一个企业级系统中，PerfectStorm ONE解决方案现在让企业能够充分享受到服务提供商和设备制造商用来测试大型网络基础设施的性能和功能。
Ixia PerfectStorm ONE是完成以下任务必不可少的解决方案：
● 评估网络设备，以便为你独一无二的网络选择合适的设备
● 合理地设计数据中心和虚拟化基础设施，以便满足峰值性能和容量的需求
● 在移动中进行网络安全调查和模拟，走在最新威胁的前面
● 部署全球性的紧凑网络靶场，以便改进关键的通信基础架构
● 培训并认证网络战士，以便预测并阻止攻击
● 缩短测试时间，以便最大程度降低成本并加快网络和数据中心设备的开发
主要特性
大容量和高性能——小体积和低功耗
世界正在成为一个始终互联的移动环境，大量流量流经WAN、LAN和数据中心。网络流量的规模、复杂程度和类型的增加导致数据中心端口数量和技术多样性激增。
PerfectStorm ONE配备强大的多核、多线程网络处理器，使用了旨在满足高吞吐量测试需求的Ixia下一代架构。鉴于其紧凑的外观和低功耗需求，PerfectStorm ONE非常适合于需要高性能但却受限于实验室面积和电源的客户。
一个设备最多能够控制80Gbps的混合应用程序流量，6000万并发连接，以及最高200万/秒的TCP连接速度。硬件加速可支持大规模加密，最高可达每个系统40Gbp加密吞吐量。该系统利用直连现场可编程门阵列（FPGA）来增强延迟测量中的精确度（精度达到10ns），并提供线速性能，其中包括小型64字节数据包。通过在一个测试中整合多个设备并从统一的用户界面进行操作、报告和结果分析，IxLoad和BreakingPoint软件解决方案让客户能够提高可扩展性。
灵活的操作模式
PerfectStorm ONE 40GE设备先进的聚合功能使其能够在两种不同的模式下运行，提供更高的灵活性和性能：
非聚合模式：在这种模式中，每个10GE端口使用设备上八分之一的网络处理器和内存资源，从而以线速为每个端口交付应用流量，最高可达80 Gbps。
10GE聚合模式：该模式提供极高的灵活性，可以分配设备上的所有可用NP资源和内存，同时使用一个10GE接口来发送/接收流量。Ixia测试应用程序能够透明地分配NP资源，以实现最大化的性能。
1GE或10GE模式：PerfectStorm ONE 10GE设备采用SFP+接口，支持在1GE或10GE模式下运行。
硬件变体
PerfectStorm ONE 10GE设备包含8端口1GE/10GE SFP+接口，按5种变体授权，其中每一个都包含标准（支持IxLoad）和Fusion（支持IxLoad和BreakingPoint）变体：
● 4端口1GE SFP+
● 8端口1GE SFP+
● 2端口1GE/10GE SFP+
● 4端口1GE/10GE SFP+
● 8端口1GE/10GE SFP+
灵活的许可模式让客户能够轻松地使用激活码即可升级设备（从任何模式到任何模式）。这种灵活性让客户能够保护最初的投资、优化预算并把投资分散到多个季度或者在需要额外性能的时候进行投资。
产品规格
PerfectStorm ONE 1GE/10GE产品规格
| 规格 | PerfectStorm ONE 10GE Fusion | PerfectStorm ONE 10GE Standard |
|---|---|---|
| Ixia 应用程序支持 | ||
| IxOS | Yes | Yes |
| IxLoad | Yes | Yes |
| BreakingPoint | Yes | No |
| TCL API | Yest | Yest |
| 硬件, 测试模块规格 | ||
| 物理接口 | 8-port, 10GE SFP+ | 8-port, 10GE SFP+ |
| 1GE支持 | Yes | Yes |
| 收发器支持 (可插拔收发器) | 10GBASE-SR/SW (850 nm) 10GBASE-LR/LW (1310 nm) |
10GBASE-SR/SW (850 nm) 10GBASE-LR/LW (1310 nm) |
| 内存 | 64GB | 64GB |
| 基于硬件的流量捕捉 | 每万兆接口256MB (在BreakingPoint可用) | N/A |
| 硬件加密 Offload (IPsec, SSL) | Yes | Yes |
| FPGA Offload | Yes | Yes |
| IPv4, IPv6, UDP, TCP | Hardware checksum generation | |
| 产品尺寸 | 长 (Depth) – 17.1 inches (43.43 cm) 宽 – 13.23 inches (33.60 cm) 高 – 3.12 inches (7.93 cm) |
|
| 产品重量 | 21 lbs. (9.52 Kg) | |
| 运行温度范围 | 41°F to 95°F (5°C to 35°C), ambient air | |
| 电源 | 输入电压: 90V to 264V 总体最大功耗: 750W |
|
| 集成的系统控制器 | ||
| CPU | 4核, Intel 处理器 | |
| 硬盘 | 1 TB, 企业级, High MTBF | |
| 上架安装托盘 (包含在设备之中) | ||
| 上架安装托盘尺寸: | 19.0 x 17.15 x 3.46 inches | |
| 上架安装托盘重量: | 4.1 lbs. | |
PerfectStorm ONE 10GE Fusion 设备, BreakingPoint 性能
所提供的性能指标是使用单个设备背靠背(测试）得到
| 性能指标 | PerfectStorm ONE Fusion PS10GE8NG |
|---|---|
| 应用吞吐 | 80Gbps |
| 每秒TCP连接 | 2M |
| 应用并发流 | 60 Million |
| SSL 带宽 | 20Gbps |
| SSL连接率 | 200,000 |
| SSL 并发流 | 1 Million |
| SCTP 之上的应用吞吐 | 10Gbps |
| IPsec 之上的应用吞吐 | 10Gbps |
| IPsec, 并发通道 | 500,000 |
| IPsec, 通道建立率 | 2,000 |
| GTP (IPv4)之上的应用吞吐 | 40Gbps |
| GTP, UE Attachment Rate (per second) | 450K |
| GTP, Tunnels | 6M |
PerfectStorm ONE 10GE Fusion设备, BreakingPoint Mobility
| BreakingPoint | PerfectStorm ONE Fusion (PS10GE8NG) |
|---|---|
| Mobility (3G/4G) | 支持的接口 • S1-U (eNodeB and SGW sides) • S1-MME (eNodeB side) • SGi (PDN side) • S5/8 (SGW and PGW sides) • S11 (MME and SGW sides) • Gn (SSGN and GGSN sides) 支持的无线协议 • S1AP • GTP-C v1, GTP-C v2, GTP-U v1 • SCTP (over UDP or IP) 3G/4G 运行模式 • eNodeBs + UEs • PDN • MME • SGW + PGW + PDN • eNodeBs + UEs + MME, SGW + PGW + PDN • SGSN + UEs • GGSN + PDN • UE/eNB/MME/SGW • PGW/PDN • UE/eNB vs. MME/SGW/PGW/PDN |
| 测试组件 |
• Bit Blaster • Routing Robot • Application Simulator • Session Sender • Security • Security NP • Recreate • Stack Scrambler • 基于硬件的数据包捕捉，每端口256MB |
| Labs |
• RFC 2544 • Resiliency Score • Session Sender • Lawful Intercept • Multicast • LTE |
PerfectStorm ONE 10GE 设备, IxLoad 性能
所提供的性能指标是使用单个设备背靠背(测试）得到
| 性能指标 | PerfectStorm ONE Fusion PS10GE8NG | PerfectStorm ONE PS10GE8 |
|---|---|---|
| 应用吞吐 | 64Gbps | 64Gbps |
| HTTP 吞吐 (单向/双向) | 40Gbps / 76Gbps | 40Gbps / 76Gbps |
| 每秒HTTP连接 | 1.5M | 1.5M |
| HTTP 并发连接 | 30M | 30M |
| SSL 吞吐 | 20Gbps | 20Gbps |
| SSL 连接率 | 200,000 | 200,000 |
| SSL 并发流 | 1 Million | 1 Million |
| IPsec, 并发通道 | 500,000 | 500,000 |
| IPsec, 通道建立率 | 10,000 | 10,000 |
PerfectStorm ONE 10GE 设备, IxLoad 应用程序支持
| IxLoad 应用程序支持 | PerfectStorm ONE (PS10GE8 and PS10GE8NG) |
|---|---|
| Application Delivery |
• AppLibrary • TCP Plugin • Application Replay • HTTP • HTTPS • FTP • SMTP • POP3 • DNS • TFTP • IMAP • Stateless Peer |
| Video Delivery |
• VoD (RTSP, QoE) • RTSP (RTP/TCP) • IPTV Multicast IPv4 • Silverlight • Adobe HDS • Apple HLS • Flash Player • Telchemy OTT • MPEG DASH |
| VoIP |
• Advanced SIP • SIP Cloud/SIP Proxy • RTP/RTCP • SRTP & TLS • Audio, Voice, Video • Video Telepresence • MSRP |
| IPsec |
• IKEv1, IKEv2, IPsec Suites B • IPsec Quick Tests |
| Storage |
• CIFSv1 • SMB 2.1 • SMB 3.0 • iSCSI • NFS v3, NFS v4, NFS v4.1 |
| Stack Manager |
• Static ARP • GratARP • IPv4 / IPv6 • PPP • L2TP • DNS • DHCPv4 • DHCPv6 • IPv6 SLAAC • 6rd • DSLite • 802.1x • WebAuth • EAPoUDP |
订购信息
硬件订购信息
PerfectStorm ONE 10GE Appliance Fusion
| 部件号 | 描述 |
|---|---|
| 941-0027 | PerfectStorm ONE Fusion, 10 Gig 8-PORT SFP+ APPLIANCE (PS10GE8NG); Requires BreakingPoint Application & Threat Intelligence (ATI) (909-0856), sold separately, at timeof purchase. |
| 941-0031 | PerfectStorm ONE Fusion, 10 Gig 4-PORT SFP+ APPLIANCE (PS10GE4NG); Requires BreakingPoint Application & Threat Intelligence (ATI) (909-0856), sold separately, at time of purchase. |
| 941-0032 | PerfectStorm ONE Fusion, 10 Gig 2-PORT SFP+ APPLIANCE (PS10GE2NG); Requires BreakingPoint Application & Threat Intelligence (ATI) (909-0856), sold separately, at time of purchase. |
| 941-0033 | PerfectStorm ONE Fusion, 1 Gig, 8-PORT SFP+ APPLIANCE (PS1GE8NG); Requires BreakingPoint Application & Threat Intelligence (ATI) (909-0856), sold separately, at time of purchase. |
| 941-0034 | PerfectStorm ONE Fusion, 1 Gig, 4-PORT SFP+ APPLIANCE (PS1GE4NG); Requires BreakingPoint Application & Threat Intelligence (ATI) (909-0856), sold separately, at time of purchase. |
PerfectStorm ONE 10GE 设备 (标准)
| 部件号 | 描述 |
|---|---|
| 941-0037 | PerfectStorm ONE , 10 Gig 8-PORT SFP+ APPLIANCE (PS10GE8) |
| 941-0038 | PerfectStorm ONE , 10 Gig 4-PORT SFP+ APPLIANCE (PS10GE4) |
| 941-0039 | PerfectStorm ONE , 10 Gig 2-PORT SFP+ APPLIANCE (PS10GE2) |
| 941-0044 | PerfectStorm ONE , 1 Gig, 8-PORT SFP+ APPLIANCE (PS1GE8) |
| 941-0045 | PerfectStorm ONE , 1 Gig, 4-PORT SFP+ APPLIANCE (PS1GE4) |
收发器与线缆
| 部件号 | 描述 |
|---|---|
| 988-0011 | SFP+, 10Gb/1Gb SR optical Xcvr, 850nm (cable included) |
| 988-0012 | SFP+, 10Gb/1Gb LR optical Xcvr, 1310nm |
BreakingPoint 订购信息
| 部件号 | 描述 |
|---|---|
| 909-0856 | BreakingPoint 应用与安全威胁情报项目 |
IxLoad 订购信息
| 部件号 | 描述 |
|---|---|
| 925-6321 | IxLoad, PerfectStorm ONE Multiplay, Software Bundle, Layer 4-7 Performance Test Application; Data, Voice, Video, Access, VPN and Storage bundle for PerfectStorm ONE appliances; includes: • 925-6111 IxLoad PerfectStorm ONE DATA • 925-6112 IxLoad PerfectStorm ONE VIDEO • 925-6113 IxLoad PerfectStorm ONE VOICE • 925-6114 IxLoad PerfectStorm ONE AUTH • 925-6115 IxLoad PerfectStorm ONE VPN/ACCESS • 925-6116 IxLoad PerfectStorm ONE STORAGE |
| 925-6101 | IxLoad, PerfectStorm ONE BASIC, Optional Software, Layer 4-7 Performance Test Application; includes HTTP, HTTPS, DNS, ADVNET-DHCP, Stateless Peer |
| 925-6111 | IxLoad, PerfectStorm ONE DATA, Optional Software, Layer 4-7 Performance Test Application; includes: • 925-6101 IxLoad PerfectStorm ONE BASIC (HTTP, HTTPS, DNS, ADVNET-DHCP, Stateless Peer) • FTP, DHCP, IMAP, POP3, SMTP, TFTP, App-Replay, TCPSESSION • HTTP Quick Test, RFC 3511 Quick Test |
| 925-6112 | IxLoad PerfectStorm ONE VIDEO, Software Bundle, Layer 4-7 Performance Test Application; includes: • RTSP, IPTV, Video-ADVANCED • FLASH, APPLE HLS, Silverlight, Adobe HDS, MPEG-DASH • 925-3189 Video Quality VQMON engine for up to 10Gbps • 925-3193 TCP VQ – Video quality for TCP video traffic for up to 10 Gbps |
| 925-6113 | IxLoad PerfectStorm ONE VOICE, Software Bundle, Layer 4-7 Performance Test Application; includes: • Advanced SIP, SIP endpoint, Proxy and Cloud emulation • TLS, SRTP • Audio, Video Conference, Telepresence, MSRP • 925-3528 Voice Quality engine for up to 10Gbps • 925-3512 Video Quality engine for up to 10Gbps video conversation traffic |
| 925-6114 | IxLoad PerfectStorm ONE AUTH, Optional Software, Layer 4-7 Performance Test Application; includes: • ADVNET-802.1X • ADVNET-NAC • ADVNET-WEBAUTH |
| 925-6115 | IxLoad PerfectStorm ONE VPN/ACCESS, Software Bundle, Layer 4-7 Performance Test Application Software bundle; includes: • 925-6101 IxLoad PerfectStorm ONE BASIC (HTTP, HTTPS, DNS, ADVNET-DHCP, Stateless Peer) • IPsec, IPsec SUITES B, IPsec Quick Tests, PPP, L2TP, L2TP/IPsec • IPv6 Transitioning: SLAAC, 6rd, DSLite • ADVNET: DHCP, DHCPv6 (client & server), RADIUS |
| 925-6116 | IxLoad PerfectStorm ONE STORAGE, Optional Software, Layer 4-7 Performance Test Application; includes: • NFSv3, NFSv4, NFSv41, SMBv3, CIFS, CIFSv2 • iSCSI and iSCSI Quick Test |
| 925-3461 | IxLoad AppLibrary Slot Bundle, Layer 4-7 Performance Test Application; Enables support for AppLibrary on a single load module; includes: AppLibrary framework and subscription service to access new application flows for one year; Requires previous purchase of 925-3050 (IXLOAD Base) or 925-6010 (IxLoad PerfectStorm ONE Basic) or higher bundle |
